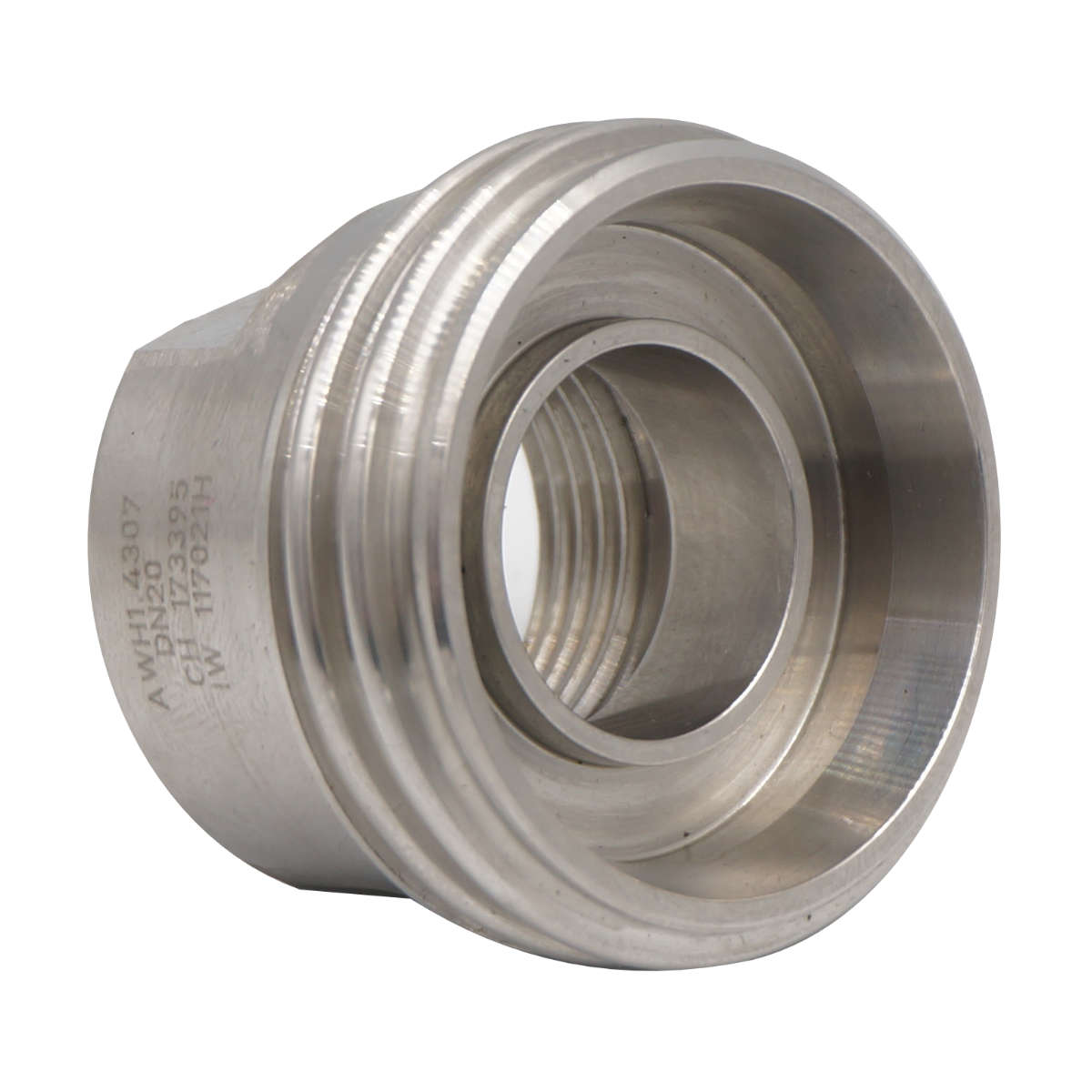

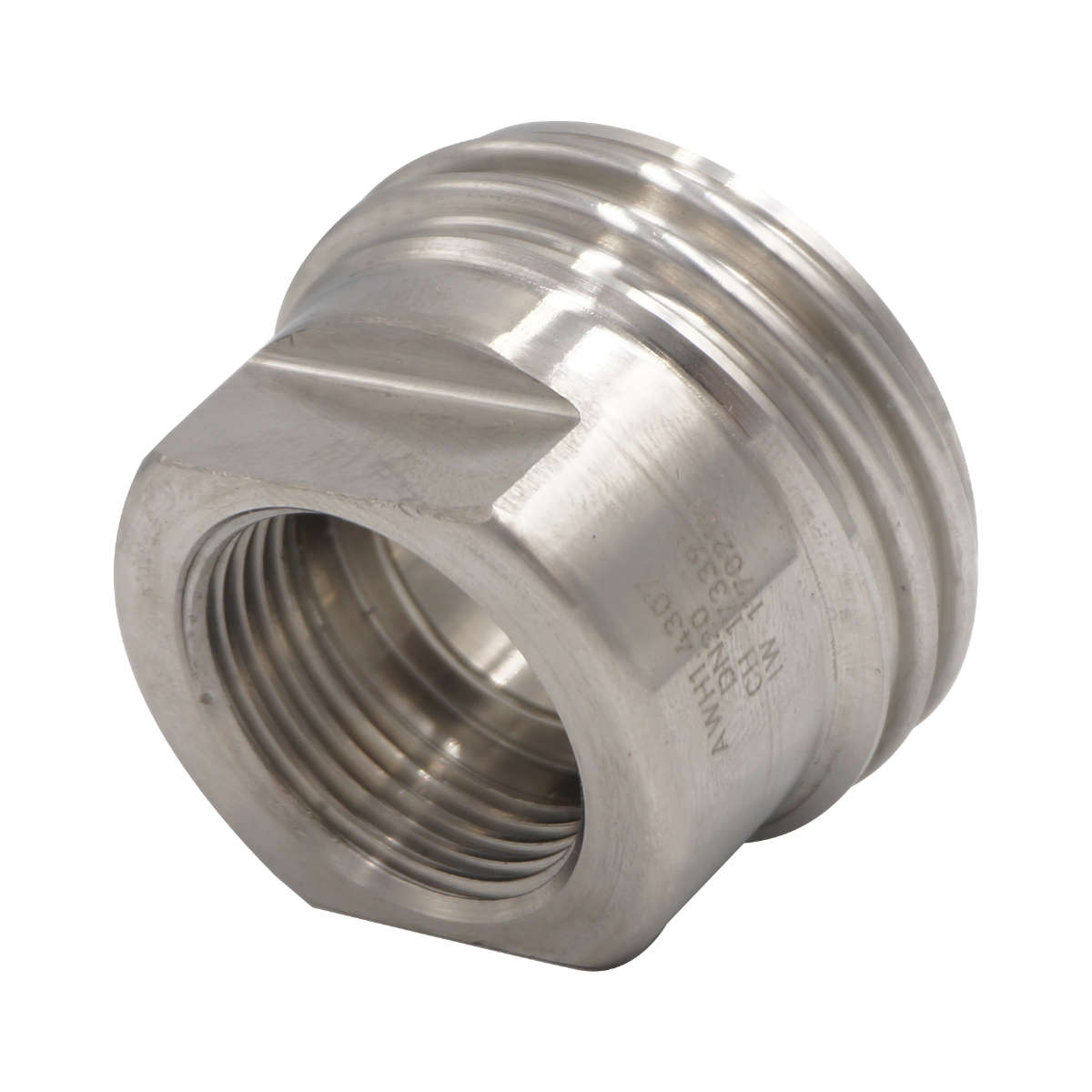

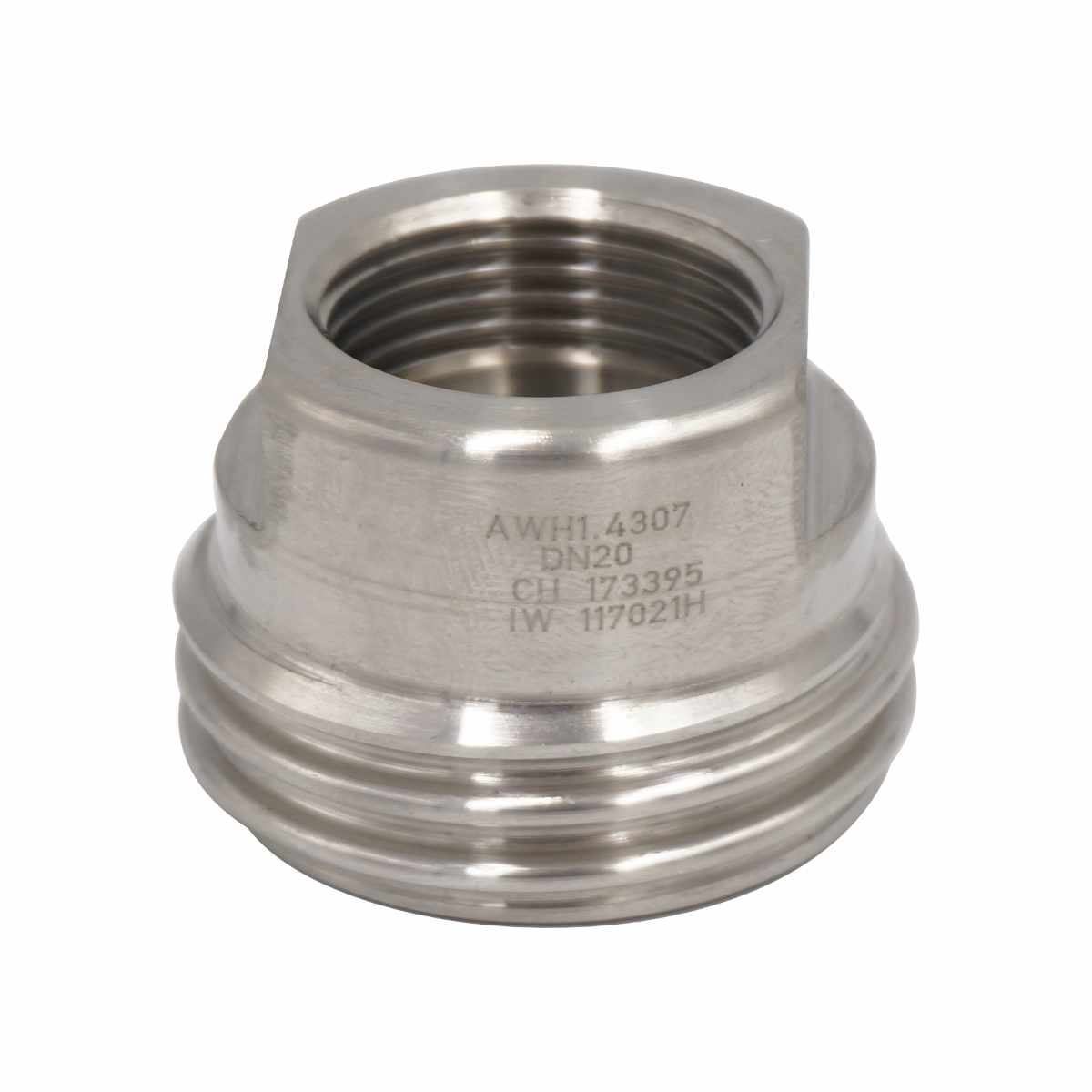

Przykładowym zastosowaniem oferowanego adaptera może być podłączenie węża zakończonego złączami DIN 11851 z urządzeniem wyposażonym w gwinty calowe.
Stosowanie takiego adaptera gwarantuje szczelne połączenie przy zachowaniu higieny na wysokim poziomie.
Do prawidłowego uszczelnienia połączenia konieczna jest uszczelka DN20:
Połączenie po stronie gwintu BSP należy uszczelnić przy pomocy np. taśmy teflonowej.
- Standard: DIN11851 – złącza higieniczne
- Średnica nominalna: DN20
- Gwint E: Rd 44 x 1/6″
- Gwint E1: ¾” ( ¾” cala)
- Gatunek stali: 1.4307 (AISI 304L)

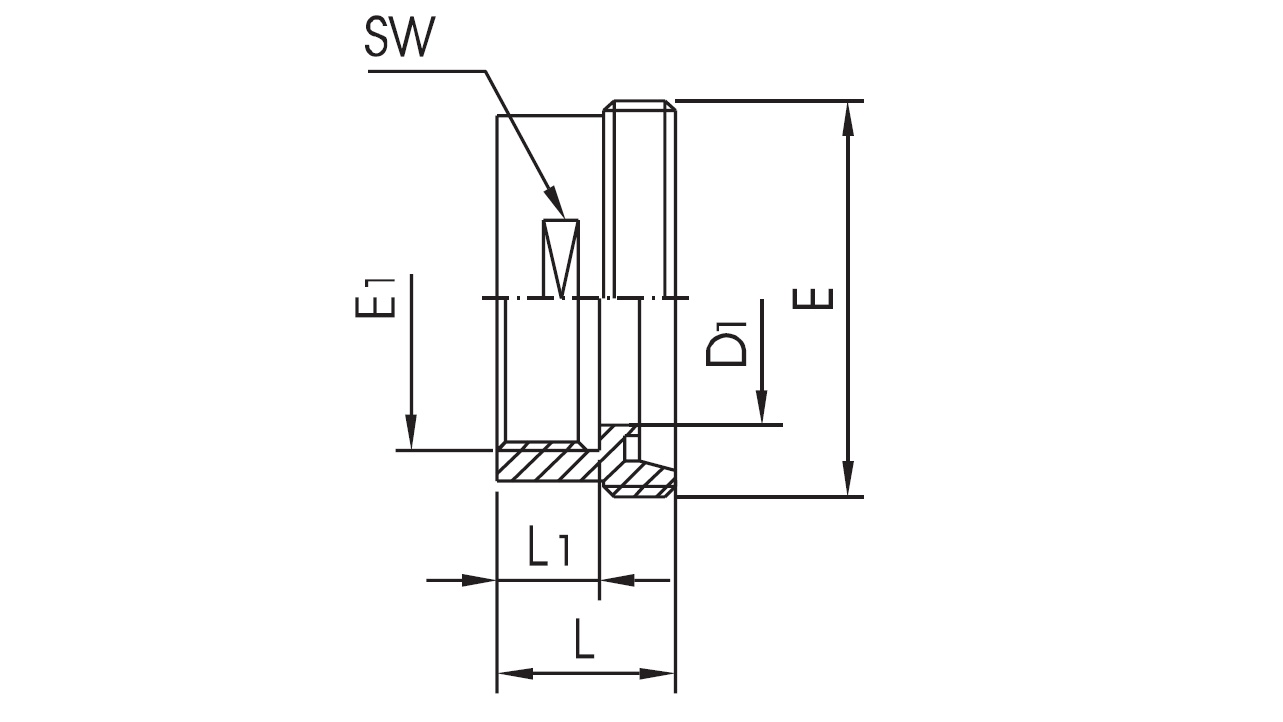

- Średnica wewnętrzna 1: D1 = 20 mm
- Gwint zewnętrzny: E = Rd 44×1/6″
- Gwint wewnętrzny: E1 = ¾” (¾” cala)
- Długość całkowita: L = 30 mm
- Długość gwintu ¾” : L1 = 14 mm
- Wcięcie na klucz: SW = 30 mm
Stal nierdzewna z gatunku 1.4307 charakteryzuje się dużą odpornością na ogólną korozję, przez co doskonale nadaje się do stosowania przy produktach spożywczych i alkoholach.
Do pracy przy agresywnych środkach chemicznych zalecamy wybór stali kwasoodpornej z gatunku 1.4404 (AISI 316L).
